詳情介紹
1、采用非接觸式測量方式進行表面靜電壓或靜電場的測量；

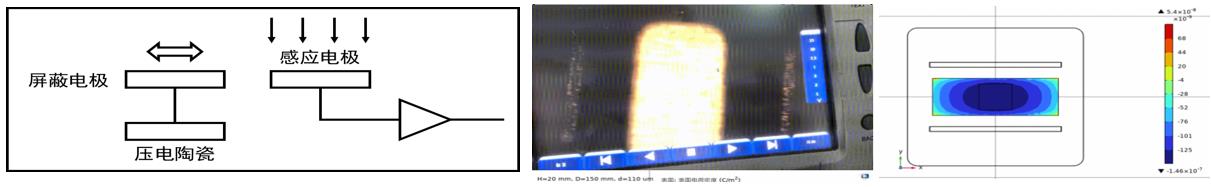

2、用于電場測量的核心敏感元件工作原理如圖所示；
3、感應電極表面的被測電場為E，屏蔽電極接地，在壓電陶瓷的驅動下屏蔽電極以頻率ω水平振動，周期性遮擋感應電極。感應電極表面的感應電荷量發生周期性改變，產生感應電流，此電流幅值與被測電場幅值成正比，通過測量此電流即可實現電場檢測；

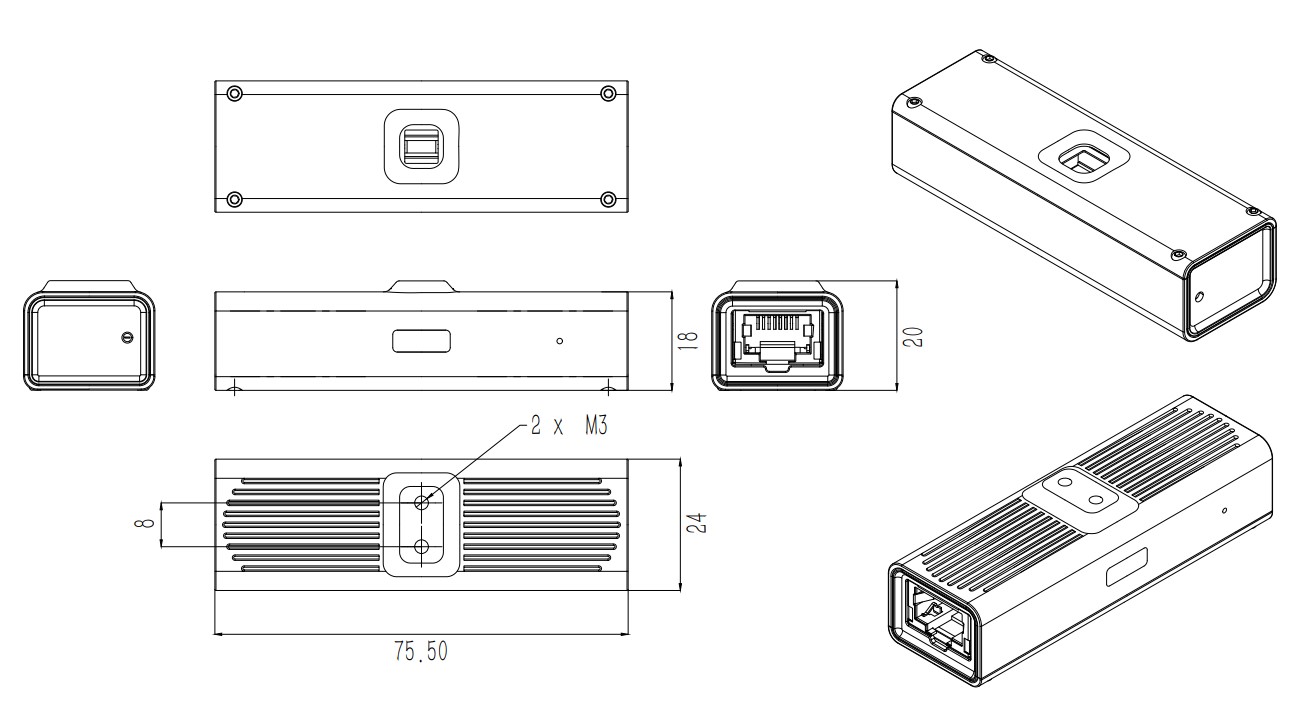

外形尺寸 Product Size

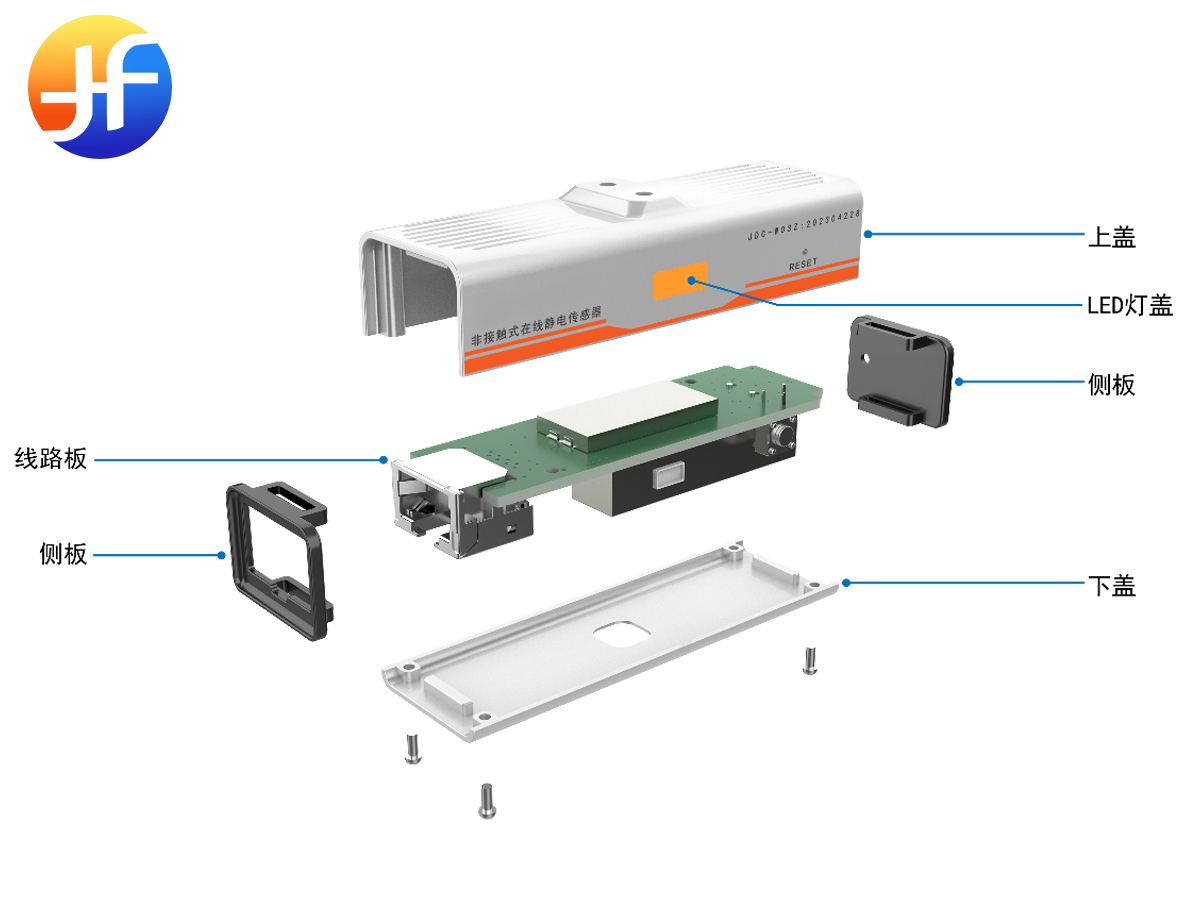

細節展示 Detail Display
產品參數 Technical Parameters
|
型 號 |
CHF-JDC03 |
|
尺 寸 |
75.5*24*18mm |
|
檢測距離 |
2~15CM可調（可根據應用需求擴展） |
|
測量范圍 |
±20kV（2-15cm安裝距離，可根據實際應用標定使用）； ±100kV（50cm安裝距離） |
|
分辨力 |
電壓：優于5% |
|
準確度 |
優于5％（最小1V） |
|
數據更新周期： |
1s（內部更新時間<50ms） |
|
外殼材質 |
鋁合金外殼，表面陽極氧化 |
|
工作電壓 |
DC-12V |
|
額定功耗 |
0.6W |
|
工作濕度 |
10~55℃ |
|
工作溫度 |
0~99％PH |
|
接線方式 |
RJ45（網口） |
|
信號輸出 |
RS485（MODBUS-RTU） |
|
通信距離 |
100M（有線） |
|
數據更新周期 |
1S（內部更新＜100ms） |
|
開機待測時間 |
1s |
|
報警指示 |
LED:一級（黃）、二級（橙）、三級（紅）蜂鳴器 |
注：關于距離影響精度問題
非接觸靜電傳感器測量靜電壓，是通過電場感應的方式。測量靜電壓和電場之間存在轉換關系，產品產生的電場是輻射型發散的，越遠電場值越小，不同距離的電場值不一樣，要想在不同距離下轉換為同一個靜電壓值，就要對應不同的參數。
所以一般安裝時為了保證測量值的一致性，一般按固定距離、固定參數安裝。
